  • 铁路机械环槽铆钉规格参数

专注于环槽铆钉、半空心铆钉、特种自攻螺钉、数控精加工切削件

    • 铁路机械环槽铆钉规格参数
详细描述:

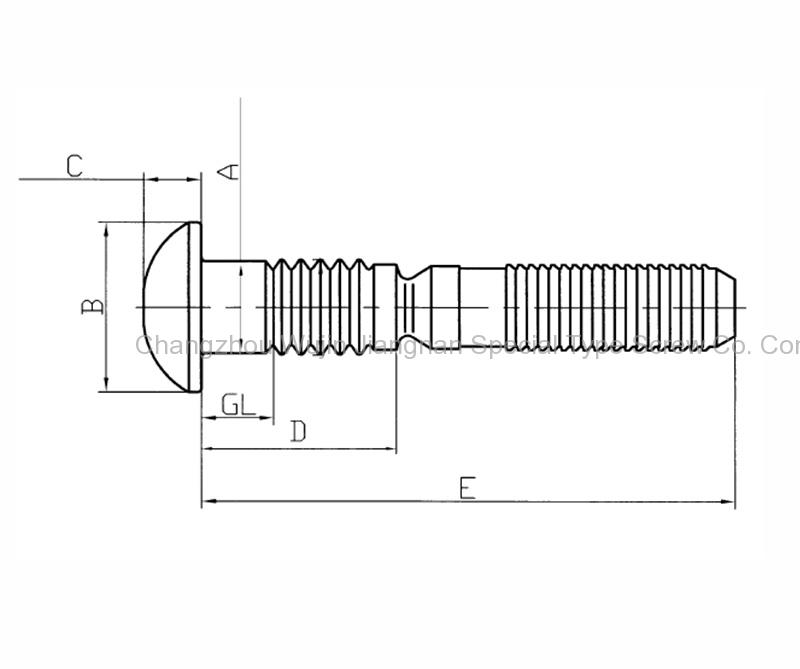

铆钉规格表:

铆钉杆径 代号 A扁圆头型(LB50LB) 扁平头型(LB50LT) 沉头型(LB50L90)
BCBCBC
最小 最大 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5
13(1/2")1612.5213.0823.427.9423.425.9523.026.35
16(5/8")2015.6716.3128.979.9228.977.5429.377.94
19(3/4")2418.8219.5134.9311.9134.939.1334.939.53
22(7/8'')2822.0022.7340.4813.8940.4810.3240.4811.11
25(1'')3225.1525.9646.4315.4846.4311.9146.8312.70
28(9/8'')3627.8929.1852.3917.46

单位:MM


代号

铆接范围

13(1/2")-16

16(5/8")-20

19(3/4")-24

22(7/8")-28

25(1")-32

28(9/8")-36

NO.

最小

最大

D±0.6

E+3.0/-1.5

D±0.6

E+3.0/-1.5

D±0.6

E+3.0/-1.5

D±0.6

E+3.0/-1.5

D±0.6

E+3.0/-1.5

D±0.6

E+3.0/-1.5

4

6.35

12.7

30.81

80.57

36.4

92.87

38.56

105.57













8

12.7

19.05

37.16

86.92

42.75

99.22

44.91

111.92

48.79

119.06

52.65

136.53





12

19.05

25.4

43.51

93.27

49.1

105.57

51.26

118.27

55.14

125.41

59

142.88





16

25.4

31.75

49.86

99.62

55.45

111.92

57.61

124.62

61.49

131.76

65.35

149.23





20

31.75

38.1

56.21

105.97

61.8

118.27

63.96

130.97

67.84

138.11

71.7

155.58





24

38.1

44.45

62.56

112.32

68.15

124.62

70.31

137.32

74.19

144.46

78.05

161.93





28

44.45

50.8

68.91

118.67

74.5

130.97

76.66

143.67

80.54

150.81

84.4

168.28





32

50.8

57.15

75.26

125.02

80.85

137.32

83.01

150.02

86.89

157.16

90.75

174.63





36

57.15

63.5

81.61

131.37

87.2

143.67

89.36

156.37

93.24

163.51

97.1

180.98





40

63.5

69.85

87.96

137.72

93.55

150.02

95.71

162.72

99.59

169.86

103.45

187.33





44

69.85

76.2

94.31

144.07

99.9

156.37

102.06

169.07

105.94

176.21

109.8

193.68





48

76.2

82.55

100.66

150.42

106.25

162.72

108.41

175.42

112.29

182.56

116.15

200.03





52

82.55

88.9

107.01

156.77

112.6

169.07

114.76

181.77

118.64

188.91

122.5

206.38





56

88.9

95.25

113.36

163.12

118.95

175.42

121.11

188.12

124.99

195.26

128.85

212.73

133.35

217.49

60

95.25

101.6

119.71

169.47

125.3

181.77

127.46

194.47

131.34

201.61

135.2

219.08

139.7

223.84

64

101.6

107.95

126.06

175.82

131.65

188.12

133.81

200.82

137.69

207.96

141.55

225.43

146.05

230.19

68

107.95

114.3

132.41

182.17

138

194.47

140.16

207.17

144.04

214.31

147.9

231.78

152.4

236.54

72

114.3

120.65

138.76

188.52

144.35

200.82

146.51

213.52

150.39

220.66

154.25

238.13

158.75

242.89

76

120.65

127

145.11

194.87

150.7

207.17

152.86







160.6

244.48

165.1

249.24

80

127

133.35

151.46















166.95

250.83

171.45

255.59

84

133.35

139.7

















173.3

257.18

177.8

261.94

88

139.7

146.05

















179.65

263.53

184.15

268.29

92

146.05

152.4

















186

269.88

190.5

274.64

单位:MM



机械性能表:

铆钉杆径

代号

材质配备

6061合金铝

2024合金铝

合金钢

不绣钢

13(1/2")

16

剪切力

24041

33113

65318

63050

抗拉力

22226

35608

77339

77339

铆套夹紧力

19958

26762

54659

54659

16(5/8")

20

剪切力

37649

51710

102060

95256

抗拉力

34791

55793

122926

122926

铆套夹紧力

31298

41731

87091

87091

19(3/4'')

24

剪切力

53978

74390

146966

137441

抗拉力

50077

80287

181894

181894

铆套夹紧力

45133

60329

128822

128822

22(7/8")

28

剪切力





196862



抗拉力





251521



铆套夹紧力





178038



25(1")

32

剪切力





256284



抗拉力





329767



铆套夹紧力





233604



28(9/8")

36

剪切力





315252



抗拉力





376261



铆套夹紧力





265129



单位:N
